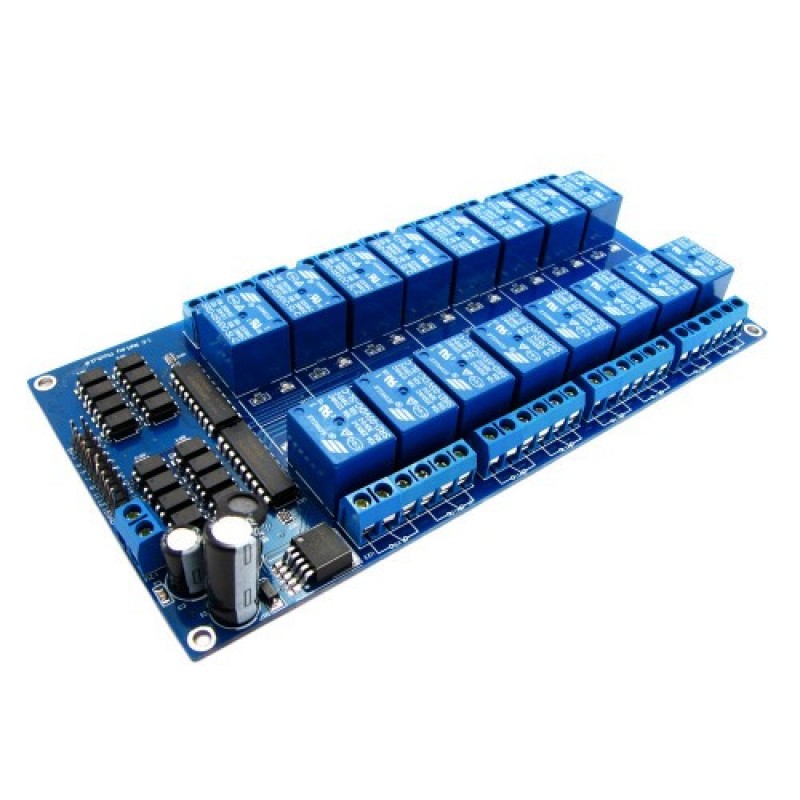

16-ти канальный модуль реле 15V для Arduino PIC ARM AVR используется для управления различными приборами с большим входным током.
Для использования релейного модуля к нему нужно подключить управляемое устройство. Затем нужно подключить к модулю питание 5В (к выводам 5V и GND). Потом к управляющим выводам 1 – 16 релейного модуля нужно подключить микроконтроллер; компьютер или другое управляющее устройство и приступать к работе.
А к выводам 5V и GND подать дополнительное питание 5В от микроконтроллера или другого управляющего устройства; или от внешнего источника питания (блока питания; батареи).
К каждому из 16 реле подключен красный светодиод, который будет светиться, когда реле включено.
Управление модулем осуществляется с помощью микроконтроллера, компьютера или другого микропроцессорного управляющего устройства.
Релейный модуль имеет три интерфейса – для подключения управляющего устройства (микроконтроллера; компьютера); для подключения управляемых приборов к реле; для подключения питания 12В:
- для подключения релейного модуля к управляющему устройству используется 20-пиновый интерфейс. Контакты GND и 5V для подключения 5 В; выводи 1 – 16 для подключения управляющего сигнала;
- для подключения управляемых приборов к реле на плате присутствует 48 контактов-зажимов (по 3 на каждое реле);
- для подключения питания 5 В используется 2 контакта зажима.
Питание релейного модуля осуществляется или от управляющего устройства; или от внешних источников питания (блоков питания; батарей).
Характеристики:
Рабочий ток одного реле: 15 – 25мА;
Реле способны коммутировать нагрузку: до 10А 250В;
Управляющее напряжение реле: 5 В;
Реле высокого тока: AC250V 10A; AC125V 10A; DC30V 10A ; DC28V 10A;
Светодиодная индикация состояния каждого реле;
Стандартный интерфейс, через который можно управлять релейным модулем:
- с помощью контроллеров Arduino; 8051; AVR; PIC; DSP; ARM; ARM; MSP430; TTL logic или с компьютера;
Физические размеры: 180 х 90 х 18 мм;
вес: 256 г.
