Датчик OEM руху ІК PIR бездротовий 433МГц для GSM сигналізації, тип B (1149425)

Датчик OEM руху ІК PIR бездротовий 433МГц для GSM сигналізації, тип B (114940)

Бездротовий ІЧ датчик руху використовується для виявлення в контрольованій зоні руху об'єктів, які відображають інфрачервоне випромінювання і передачі за допомогою радіоканалу 433 МГц тривожного сигналу на GSM-сигналізацію. Принцип роботи датчика заснований на пироэлектричестве. Піроелектрика — це властивість генерувати певний електричне поле при опроміненні матеріалу інфрачервоними променями.
Датчик живиться від двох елементів живлення типу AA з напругою 1,5 В кожна. Елементи живлення не входять в комплект поставки. Для установки елементів живлення потрібно зняти кришку з лінзою. Для цього потрібно з невеликим зусиллям натиснути на засувку, яка знаходиться у верхньому торці корпусу.

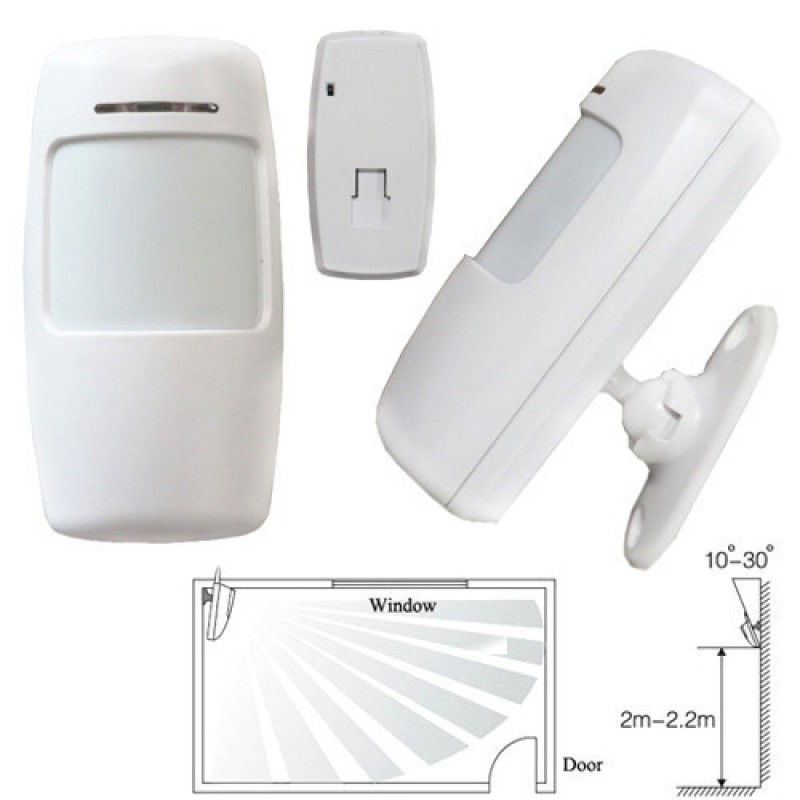

Для використання датчика руху потрібно спочатку провести монтаж. Для цього в комплекті з датчиком йде підвісне вушко з гніздом для кульки шарнірного з'єднання і сам кульку зі стійкою. На корпусі датчика є пази для установки стійки. Монтаж потрібно проводити в приміщенні на стіну або стелю навпроти зони контролю, але на відстані не більше 9 м. Спочатку монтується підвісне вушко на висоті 2 – 2,2 м. Потім у пази корпуса датчика вставляється стійка з шарнірним кулькою, потім кульку вставляється в гніздо шарнірного з'єднання. Після цього датчик виставляється під кутом 10 – 30° по відношенню до стіни, таким чином, щоб зона контролю потрапляла в кут огляду датчика, який становить 110°. Зона дії датчика являє собою конус висотою 9 м.
Після монтажу потрібно перевести повзунок включення/вимикання в положення ON. Після включення живлення блимне синій світлодіод. Датчик має два світлодіоди - червоний і синій. Синій світлодіод горить, коли в зону дії датчика потрапить об'єкт, який відображає інфрачервоне випромінювання. Червоний світлодіод горить, коли елемент живлення датчика має низький заряд.
Блок датчика оснащений контурної антеною довжиною 32 мм. Бездротовий датчик передає тривожний сигнал на частоті 433 МГц на відстань до 30 м

Характеристики:

• частота: 433 МГц;
• відстань до центрального охоронного блоку: до 30 м;
• напруга живлення: 3 В;
• елемент живлення: 2 шт. AA «Пальчик»;
• кут огляду: 110°;
• максимальна відстань спрацьовування: 9 м;
• габарити датчика: 105 х 54 х 37 мм;
• вага комплекту: 58 р.

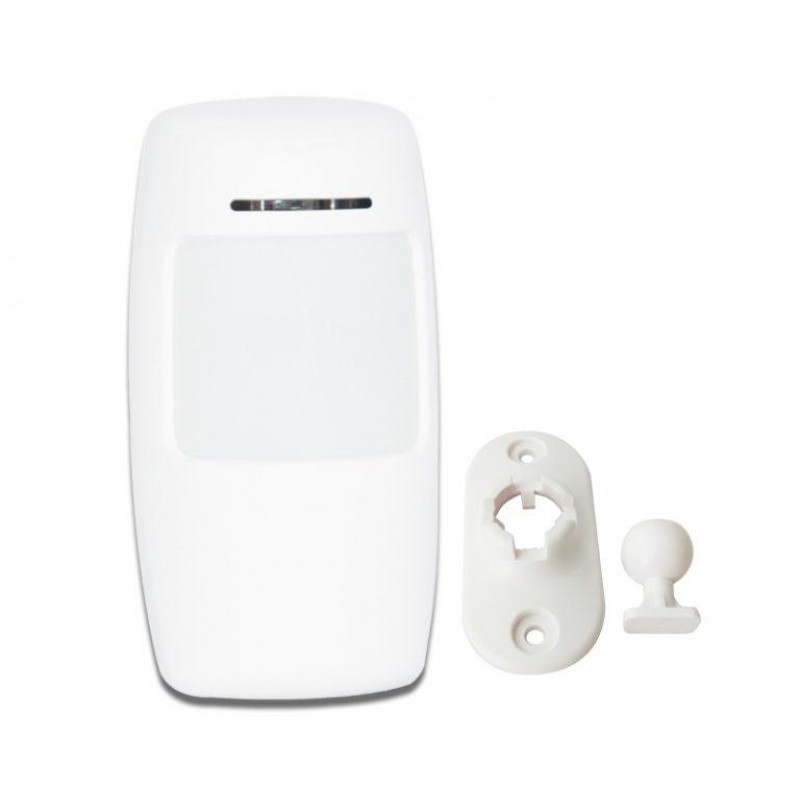

Комплект поставки:

• бездротовий ІЧ датчик руху PIR 433 МГц для GSM-сигналізації, тип B в заводській упаковці;
• підвісне вушко;
• стійка з кулькою.

Характеристики Датчик OEM руху ІК PIR бездротовий 433МГц для GSM сигналізації, тип B (114940)

Об'єкт детекції

• Рух

Імунітет від домашніх тварин

• Немає

Тип монтажу

• Настінний
• стельовий

Сенсори

• Принцип работы датчика основан на пироэлектричестве, свойстве генерировать определенное электрическое поле при облучении материала инфракрасными лучами

Дальність детектування (поріг спрацьовування)

• 9 м

Максимальна відстань між датчиками і централлю

• 30 м

Частота передавання

• 433 МГц

Робоча напруга

• 3 В В

Живлення

• 1 x AA

Додаткові характеристики

• угол обзора: 110°
